SVG无功补偿装置

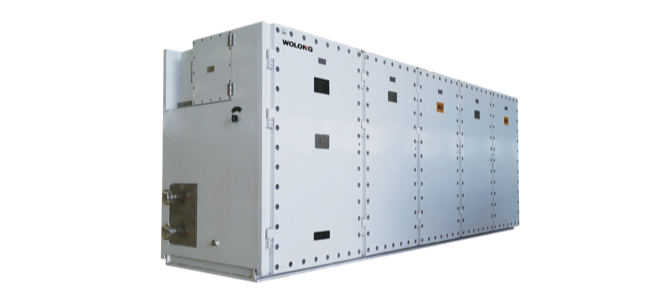

用隔爆兼本质安全型（链式）静止无功发生器
该产品利用可关断大功率电力电子器件（IGBT）组成自换相桥式电路，经过电抗器并联在电网上，适当的调节桥式电路交流侧输出电压的幅值和相位，发出感性或者容性无功；该产品作为有源型补偿装置，可以起到提高功率因数，滤除谐波，稳定电网端电压的电能质量综合治理的功用。适用于煤矿（有甲烷与煤尘爆炸性气体的环境中）
产品特点
- 技术特征响应速度快、调节范围广、占地面积小、损耗低
- 补偿方式可发出感性或容性补偿无功，具备有源滤波能力可对谐波电流进行跟踪治理，可支撑电网电压
- 散热方式可采用风冷、水冷
- 拓扑结构星接或角接
运行条件
- -15℃～+40℃环境空气温度
- ≤90%（当温度为25℃时）环境空气月平均最高相对湿度
- ≤1KM海拔
规格参数
| 额定电压： | 0.66kV/1.14kV/3.3kV/6kV/10kV |
| 额定容量： | ±300kVar/500kVar/600kVar/1800kVar/1800kVar2500kVar/3200kVar/5000kVar |
| 隔爆形式： | 隔爆兼本质安全型 |
| 防爆标志： | Exd【ib】I |
| 防护等级： | IP54 |
| 冷却方式： | 风冷、水冷 |
| 系统组成： | 启动系统、功率系统、控制系统、散热系统 |
